Pengenalan Perangkat Jaringan Komputer

Laporan Pratikum Pertama

1. Pengertian Perangkat Jaringan

Sering dikenal dengan nerworking hardware atau perangkat keras jaringan, perangkat jaringan adalah perangkat fisik yang diperlukan untuk komunikasi dan interaksi antara perangkat keras pada jaringan komputer.

2. Pengertian Perangkat Jaringan Komputer

Perangkat jaringan komputer dikenal dengan nama yang berbeda seperti perangkat jaringan, perangkat keras jaringan, peralatan jaringan dll. Namun, semua nama tersebut memiliki arti yang sama namun memiliki tujuan yang berbeda.

Perangkat jaringan yang berbeda memiliki peran yang berbeda untuk dimainkan dalam jaringan komputer. Perangkat jaringan ini juga berfungsi pada segmen berbeda dari jaringan komputer yang melakukan berbagai pekerjaan.

3.Jenis dan Macam-Macam Perangkat Jaringan Komputer dan Penjelasannya

  • Hub
  • Switch
  • Router
  • Bridge
  • Network Gateway
  • Modem
  • Repeater
  • (AP) Access Point
  • NIC (Network Interface Card)
  • Kabel Jaringan
  • Konektor
  • Crimping Tool
  • Tester
A. Hub
    Hub merupakan alat yang paling sederhana dalam rangkaian perangkat penghubung jaringan karena menghubungkan komponen LAN dengan protokol yang identik. Hub dapat digunakan dengan data digital dan analog, asalkan pengaturannya sudah dikonfigurasi untuk mempersiapkan pemformatan data yang masuk.

B.Switch
    Switch adalah perangkat multiport yang meningkatkan efisiensi jaringan. Alat ini mempertahankan informasi routing terbatas tentang node dalam jaringan internal, dan memungkinkan koneksi ke sistem seperti hub atau router.
    Anda dapat menganggap switch sebagai perangkat yang memiliki beberapa kemampuan router dan hub terbaik yang digabungkan.


C.Router
    Router adalah alat jaringan yang membantu mengirimkan paket ke tujuan mereka dengan memetakan jalur melalui lautan perangkat jaringan yang saling terhubung menggunakan topologi jaringan yang berbeda. Alat ini merupakan perangkat yang menyimpan informasi tentang jaringan yang terhubung dengan mereka.
    Router adalah alat yang diperlukan karena LAN dan WAN menggunakan protokol jaringan yang berbeda. Router seperti itu dikenal sebagai router perbatasan. Mereka berfungsi sebagai koneksi luar LAN ke WAN, dan mereka beroperasi di perbatasan jaringan Anda.



D.Bridge
    Bridge adalah alat perangkat jaringan yang digunakan untuk menghubungkan dua host atau lebih atau segmen jaringan secara bersamaan. Peran dasar bridge dalam arsitektur jaringan adalah menyimpan dan meneruskan bingkai di antara berbagai segmen yang dihubungkan oleh Bridge.
    Bridge hanya berfungsi pada lapisan fisik dan data link model OSI. Bridge digunakan untuk membagi jaringan yang lebih besar menjadi beberapa bagian yang lebih kecil dengan duduk di antara dua segmen jaringan fisik dan mengelola aliran data di antara keduanya.







E.Network Gateway
    Network gateway adalah perangkat jaringan yang biasanya bekerja pada lapisan Transport and Session model OSI. Pada lapisan transport dan lapisan yang ada di atasnya, ada banyak protokol dan standar dari vendor yang berbeda, gateway digunakan untuk menghadapinya.
    Gateway melakukan semua fungsi router dan banyak lagi. Fungsi yang melakukan terjemahan antara berbagai teknologi jaringan disebut sebagai Protocol converter.






F.Modem
    Modem adalah perangkat lainnya yang digunakan untuk mengirimkan sinyal digital melalui saluran telepon analog. Dengan demikian, sinyal digital dikonversi oleh modem menjadi sinyal analog dari frekuensi yang berbeda dan dikirim ke modem di lokasi penerima.
    Reciever modem atau modem penerima melakukan transformasi terbalik dan memberikan output digital ke perangkat yang terhubung ke modem, biasanya komputer.







G.Repeater

    Repeater adalah perangkat elektronik jaringan yang menguatkan sinyal yang diterimanya. Anda dapat menganggap repeater sebagai perangkat yang menerima sinyal dan mentransmisikannya pada level yang lebih tinggi atau daya yang lebih tinggi sehingga sinyal dapat menempuh jarak yang lebih jauh, lebih dari 100 meter untuk kabel LAN standar. Pengulang bekerja pada lapisan Fisik.






H.Access Point

    Access Point adalah perangkat jaringan lainnya yang bekerja pada lapisan OSI kedua, yaitu lapisan data link, dan dapat beroperasi baik sebagai bridge yang menghubungkan jaringan kabel standar ke perangkat nirkabel atau sebagai router yang mengirimkan transmisi data dari satu titik akses ke titik akses lainnya.







I.Network Interface Card

    Network Interface Card adalah kartu jaringan yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Cara kerjanya yaitu adalah mengubah aliran data paralel dalam sebuah bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan.






J.Kabel jaringan

    Kabel jaringan adalah salah satu perangkat jaringan yang digunakan untuk menghubungkan perangkat yang satu dengan yang lainnya.

Terdapat 3 (tiga) jenis kabel jaringan yang sering digunakan dalam jaringan komputer, yaitu adalah sebagai berikut:

  1. Kabel coaxial
  2. Kabel UTP
  3. Kabel fiber optik





K.Konektor
    Konektor adalah perangkat jaringan yang digunakan sebagai penghubung kabel. Konektor terpasang pada ujung kabel. Sedangkan, konektor kabel jaringan dapat berupa konektor.

Di bawah ini adalah beberapa jenis konektor yang sering digunakan.

  • BNC
  • RJ 45
  • ST

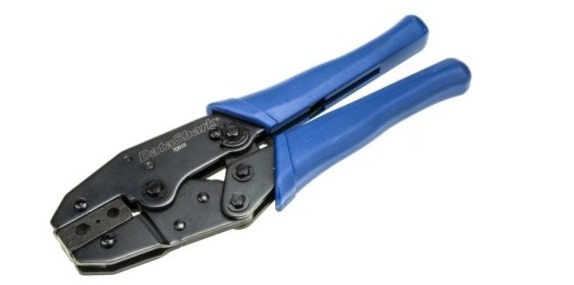

L.Crimping tool
    Crimping tool adalah peralatan (alat) jaringan yang dapat digunakan untuk memasang konektor pada kabel jaringan agar dapat dihubungkan dalam membentuk jaringan.






M.Kabel Tester
    Kabel tester atau tester adalah alat yang digunakan untuk mengukur dan mengecek sambungan kabel jaringan. Dengan alat ini kita dapat mengetahui apakah Kabel Jaringan yang telah digunakan tersambung dengan baik atau tidak.











Cara Memasang Kabel Cross dan Straight

1.Kabel Cross

Urutan Ujung Kabel Cross A
  • Putih-orange
  • Orange
  • Putih-hijau
  • Biru
  • Putih-biru
  • Hijau
  • Putih-coklat
  • Coklat
Urutan Ujung Kabel Cross B
  • Putih-hijau
  • Hijau
  • Putih-orange
  • Biru
  • Putih-biru
  • Orange
  • Putih-coklat
  • Coklat

Fungsi Kabel Cross

Kabel cross berfungsi untuk menghubungkan 2 perangkat yang sama.

Contohnya:

  • Switch ke switch
  • Switch ke hub
  • Hub ke hub
  • Router ke router
  • Router Ethernet port ke PC NIC
  • PC ke PC
2.Kabel Straight
Urutan Ujung Kabel Straight A
  • Putih-orange
  • Orange
  • Putih-hijau
  • Biru
  • Putih-biru
  • Hijau
  • Putih-coklat
  • Coklat
Urutan Ujung Kabel Straight B
  • Putih-orange
  • Orange
  • Putih-hijau
  • Biru
  • Putih-biru
  • Hijau
  • Putih-coklat
  • Coklat

Fungsi Kabel Straight

Kabel straight berfungsi untuk menghubungkan berbagai jenis perangkat yang berbeda.

Contohnya:

  • Switch ke router
  • Switch ke PC atau server
  • Hub ke PC atau server
Perbedaan Kabel Straight dan Cross
  • Kabel straight di gunakan untuk menghubungkan ke perangkat yang berbeda, sedangkan kabel cross di gunakan untuk menghubungkan ke perangkat yang sama.
  • Kabel Straight memiliki urutan warna yang sama di setiap ujungnya, sedangkan kabel cross memiliki urutan warna yang berbeda di setiap ujungnya.
  • Kabel straight lebih sering di gunakan dari pada kabel cross.
